第一節 認識提花機 WHAT IS THE KNOWLEDGE OF KNITTED FABRICS

　　一 、機械式提花機（以單動式上開口提花機為例）

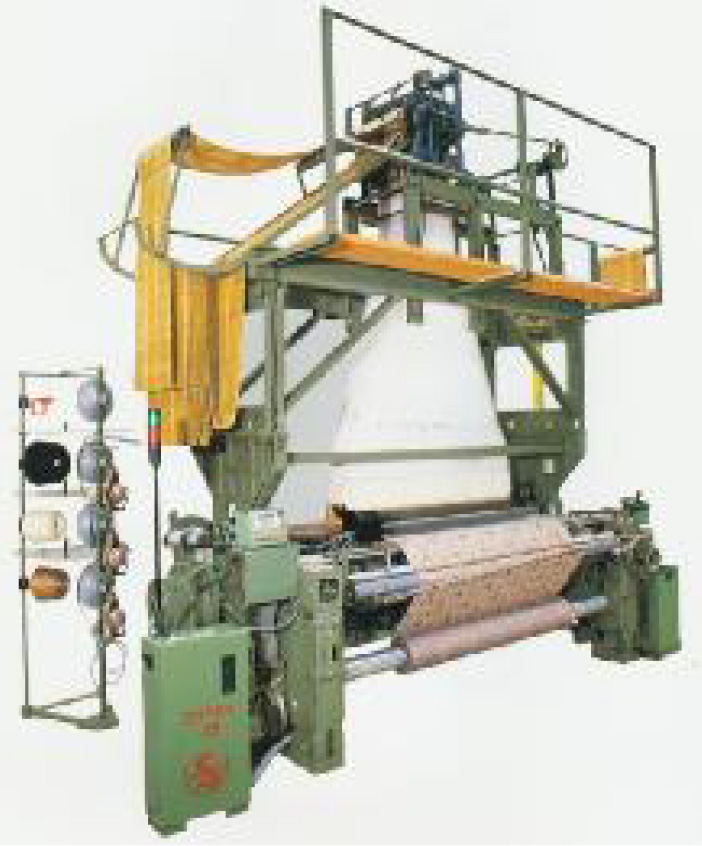

　　單動式上開口機械式提花機見圖 2—1。
　　（一）提花機的紋線結構

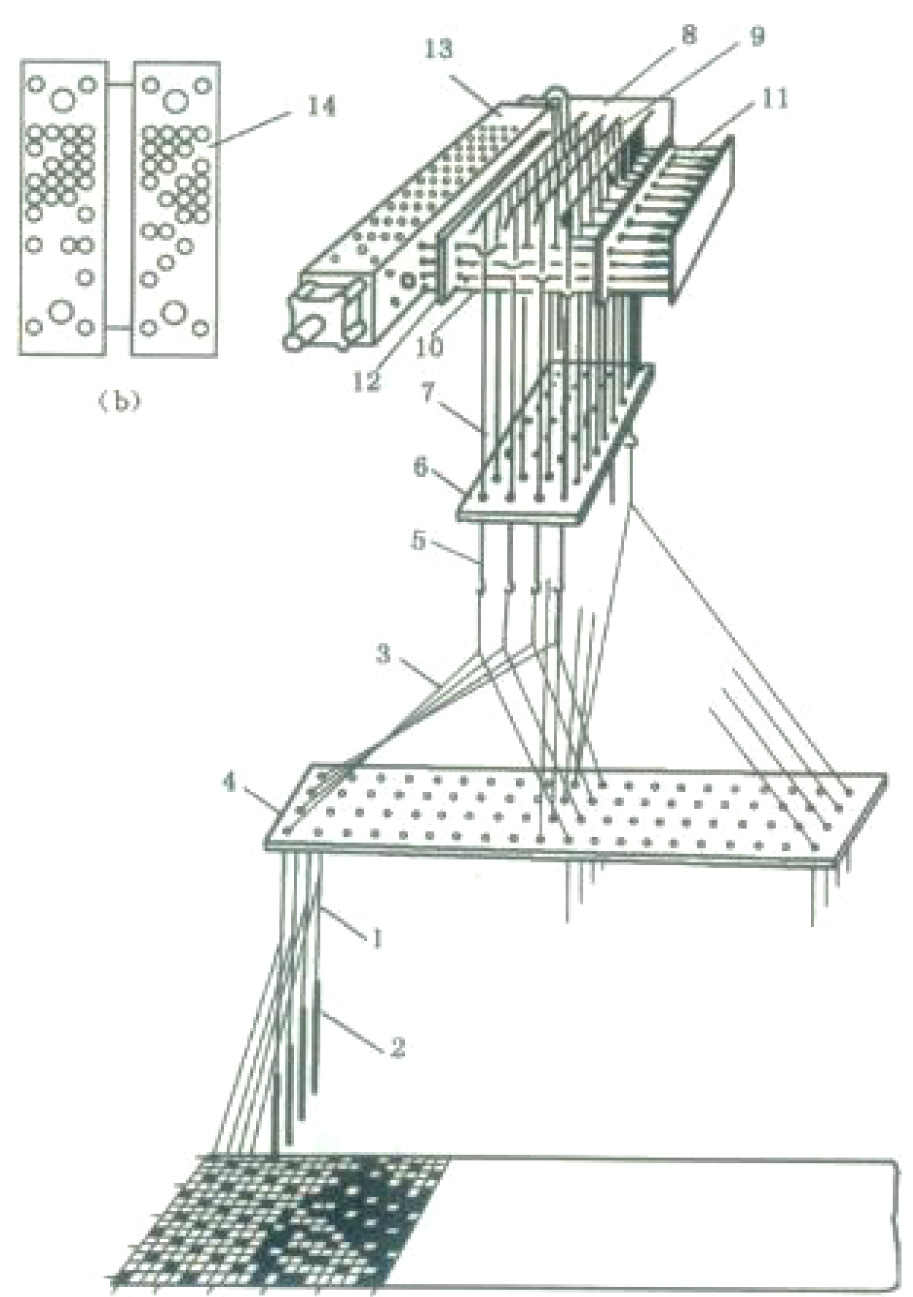

　　紋線結構是紋針帶動經紗做單獨運動，并形成梭口的縱向結構系統。傳統紋線結構包含內容：橫針、豎針、首線和首線鉤、通絲和目板、小柱線和中柱線、綜錘。如圖 2-2。
　　（二）紋線結構的關系
　　1、提花機的開口機構配置一組豎針(直針或豎鉤)和一個刀架，刀架 8 上裝有若干把提刀 9，見圖 2—2。刀架由主軸直接傳動來提升豎針。主軸轉一圈，刀架升降二次，形成一次梭口。
　　2、經紗穿過綜絲 1 的綜眼，綜絲下端吊著重錘 2，起著回綜的作用；通絲穿 過目板 4 的孔眼與鉤子相連接，鉤子上端是首線 5，豎針通過首線和通絲相連接。
　　3、當豎針鉤端位于提刀之上時，刀架向上運動，提刀就隨之提起豎針。通過首線、鉤子、通絲、編帶線將綜絲提起，穿在綜眼中的經紗被提升。
　　4、刀架上升同時底板 6 下降，沒有被提升的豎針隨之下降，所控制的經紗下降。提升的經紗形成梭口上層，下降的經紗形成梭口下層。

　　（三）紋線結構的特點
　　在一個花紋循環中，一般有這樣的一一對應關系：一根橫針 → 一根豎針 → 一根首線 → 一根通絲 → 一根綜絲 → 一根經紗

　　（四）提花機的工作原理
　　1、管理經紗提升次序的裝置是花筒 13 和紋板 14。每一根豎針都配置一根橫針 10，在橫針彈簧和豎針本身雙鋼針結構彈力作用下，橫針總是推動豎針靠 近提刀，使豎針鉤置于提刀之上。橫針左端伸出橫針板 12，在橫針板前有花筒13，在花筒上套有紋板，在花筒移近橫針板時，橫針在彈簧的作用下進入紋板和花筒的孔眼中。
　　2、當紋板上對應橫針處無孔時，紋板即把橫針推向右方，同時推動豎針右 移，使其離開提刀。所以，紋板上有孔，對應的豎針置于提刀之上，和提刀一起 上升，受該豎針控制的經紗也上升。
　　3、紋板上無孔，對應的豎針和經紗隨底板下降。花筒每轉過 90。(或 72。)　便調換一塊紋板，刀架就上升一次，形成一次梭口，納入一根緯紗。組織循環緯紗數有多少根，就需要多少塊紋板。

　　機械式提花機的工作原理總結
　　1）每根經紗的運動（升降）是又紋板上的相應的孔位有孔或無孔來決定：有孔對應的經紗提升；無孔對應的經紗下沉。
　　2）紋板上的孔是根據織物花紋和組織來軋成：組織 → 紋板孔 → 經紗運動 → 組織。

　　二、電子提花機

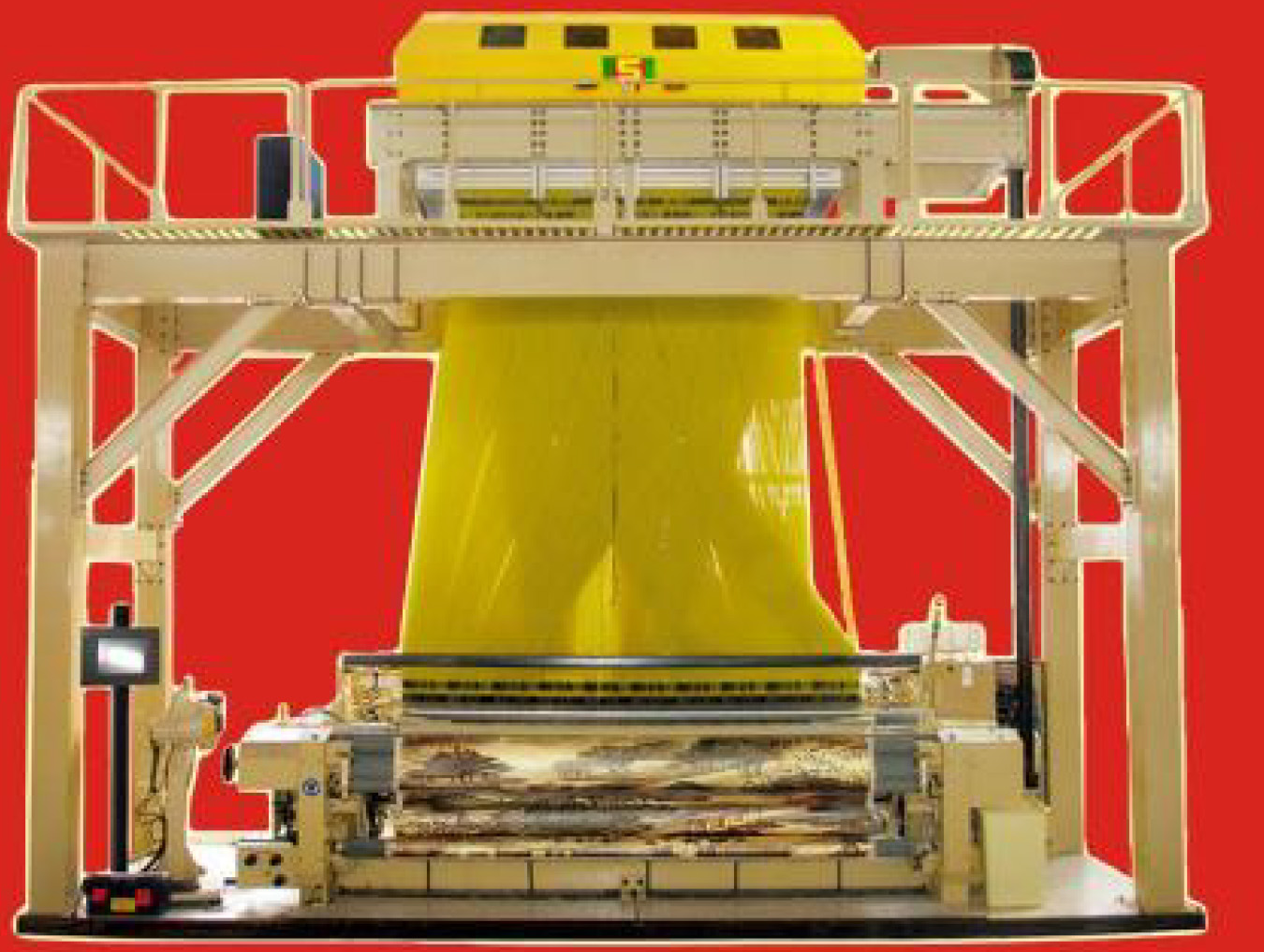

　　隨著機電一體化的發展，1983 出現了電子提花機。電子提花機都為復動式全開口提花機，沒有外在紋板和花筒，它通過與電腦意匠系統聯合使用，僅用一塊 EPROM 卡便可控制經紗的起落，是紋織 CAD 和 CAM 的良好結合。電子提花機適用于小批量多花色的生產，更適合高檔次紡織品的生產。
　　電子提花機選針機構是許多個電磁閥，每一個電磁閥下都有一副掛鉤，掛鉤 下可掛通絲把，我們可把掛鉤和相應的電磁閥稱之為一枚電子紋針。電子提花機的掛鉤輕巧，運轉快速平穩，可以相配任何高速織機。

　　電子提花機常用的有國外的英國博納斯(Bonas) 電子提花機、法國史陶比爾（Staubli）電子提花機和德國格羅斯電子提花機。國內的煙臺宋和宋，杭州奇匯等。

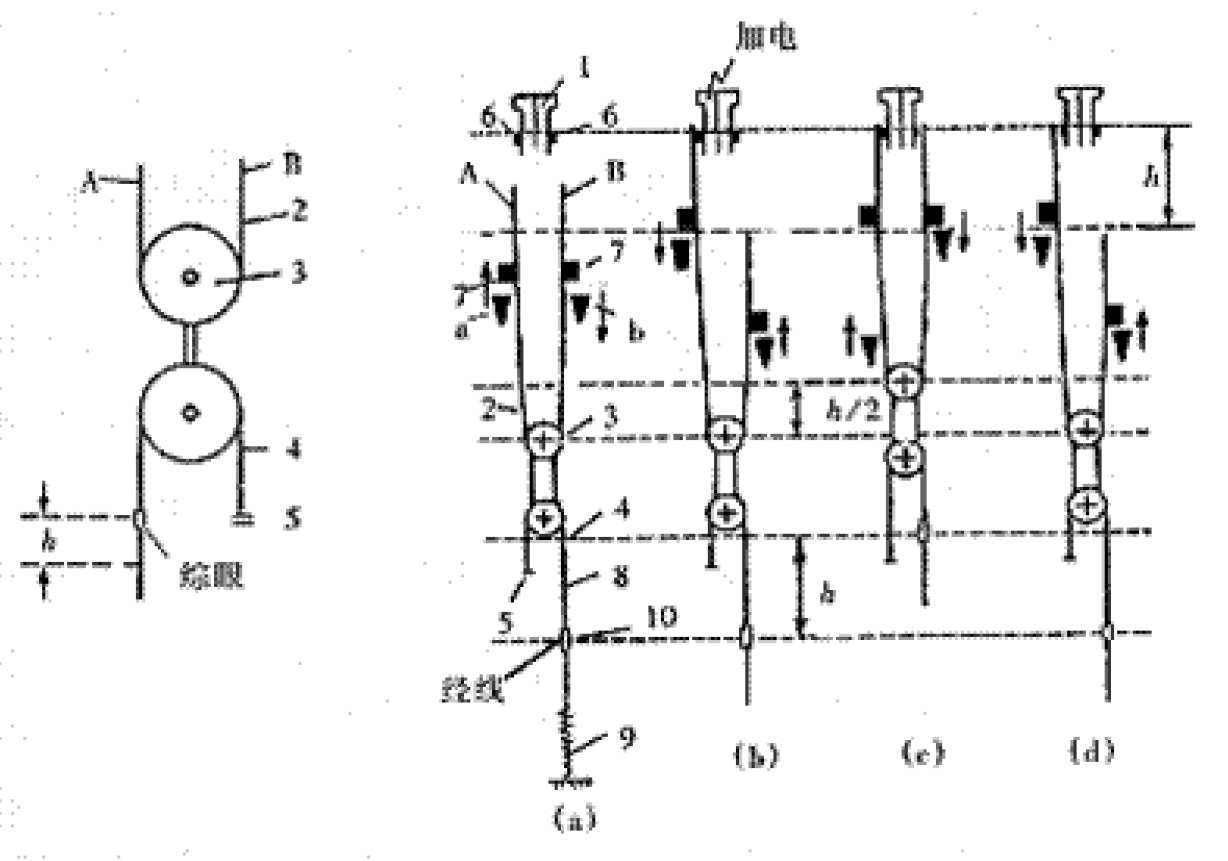

　　1、英國博納斯(Bonas)電子提花機電子紋針的工作原理(圖 2—4)
　　1）受織機主軸帶動的提刀 a、b 做上下往復運動。
　　2）A、B 為彈性薄鋼片做成兩個片鉤，片鉤 A、B 通過其凸頭被提刀上頂隨之運動，它們的下端分別與穿過動滑輪組 3 的上皮帶 2 相連，下皮帶 4 穿過下滑輪，一端在固定點 5 處，另一端有掛鉤可掛通絲。
　　3）左邊片鉤 A 下降,右邊片鉤 B 提升,綜絲不動；左邊片鉤 A 提升，右邊 片鉤 B 下降，綜絲不動。
　　4）左邊片鉤 A 上升到最高點，電子閥加電，左邊片 A 夠被吸住或被鉤住 時，當右邊鉤 B 提升，帶動滑輪上升，綜絲提升，形成梭口的上層，可得經組織點，反之亦然。
　　5）只要電磁閥停電，任何一側的片鉤即隨提刀下降，動滑輪也將下降，與之相對應的綜絲和經紗受回綜彈簧的作用也隨之下降，形成梭口的下層，得到緯組織點。
　　6）電子閥的加電或不加電的信息來自于控制箱的意匠文件（或紋板文件）。
　　2、史陶比爾(Staubli)電子紋針的工作原理

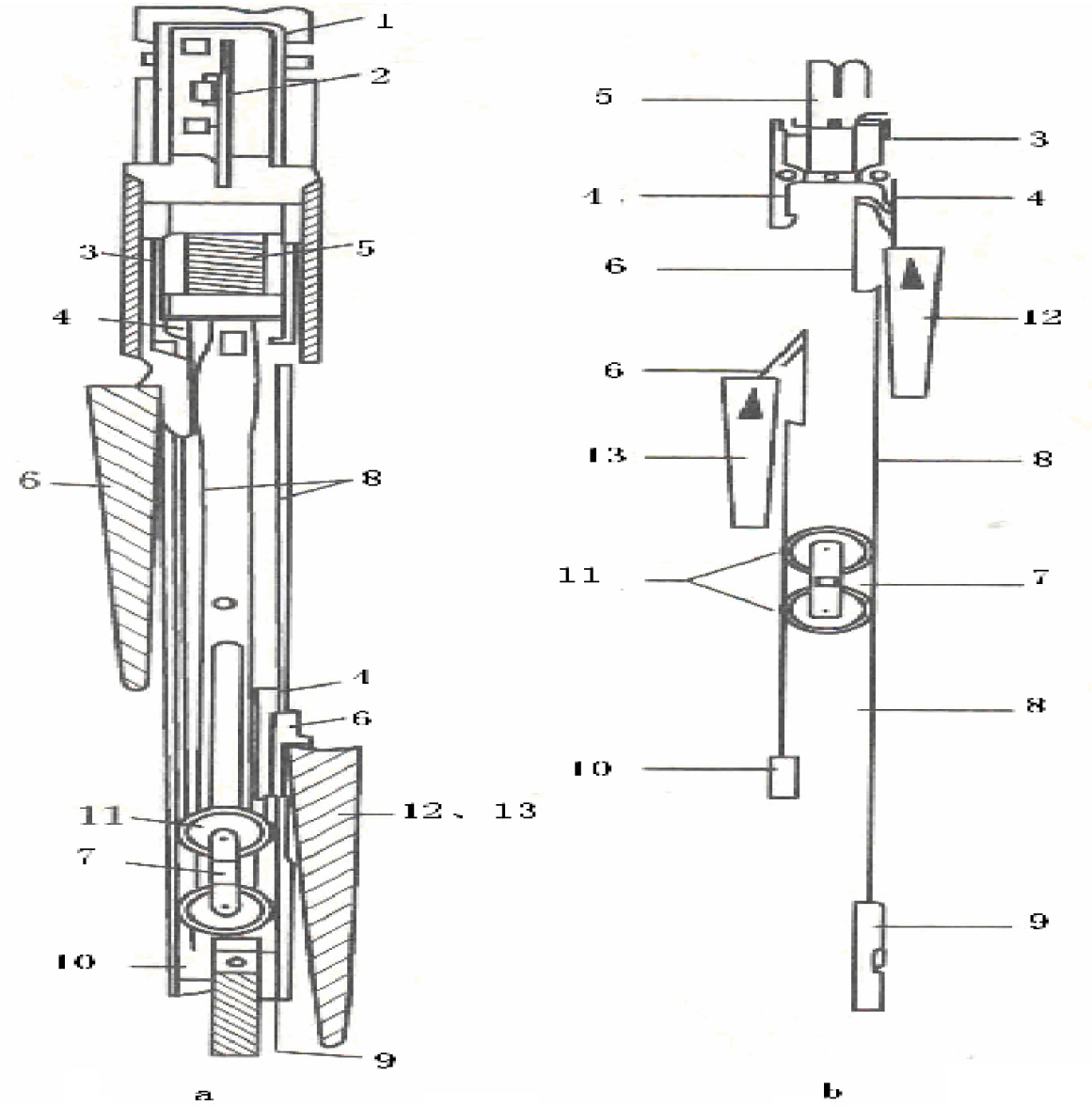

　　1）如圖 2—5 所示，史陶比爾的一枚電子紋針有一對固定鉤 4 分別與運動鉤 6 對應，固定鉤上端對著電磁閥 5，并連有彈簧 3。
　　2）提刀 12、13 由共軛凸輪控制，推動兩側的運動鉤交替上升。
　　3）如果電磁閥放電，電磁閥吸住固定鉤的上端(克服了彈簧 3 的彈力)， 使下端張開更大，活動鉤上升到最高處時不能和固定鉤相扣，隨后將隨提刀下降而下降，這樣動滑輪 11 不動。如果連續放電，另一側情況相同，掛鉤將一直處于下方不動，所得為緯點。
　　4）如果電磁閥不放電，彈簧 3 會把固定鉤上端推開，此時當一側的活動鉤上升到最高處時，當運動鉤的頭端進入固定鉤的內側后，固定鉤的下端就勾住 了運動鉤，這樣當提刀下降時，對應的運動鉤不下降。而當另一側提刀帶著運動鉤上升時，滑輪才隨之上升，從而帶動經紗提升，得經組織點。
　　5）經紗的上升與下降是以電磁閥是否通電來實現的，電子閥的加電或不 加電的信息來自于控制箱的意匠文件（或紋板文件）。

　　國內早期電子提花機企業限于機械加工工藝水平等因素，采用的是對加工工藝要 求比較低的博納斯結構，如奇匯等，而煙臺宋和宋借鑒的是史陶比爾結構加以優化。
　　兩種電子提花機工作原理的總結
　　1）博納斯提花機的工作原理：電磁閥通電 → 電子紋針提升 → 得到經組織點；電磁閥不通電 → 電子紋針不提升 → 得到緯組織點。
　　2）史陶比爾提花機的工作原理：電磁閥通電 → 電子紋針不提升 → 得到緯組織點；電磁閥不通電 → 電子紋針提升 → 得到經組織點（史陶比爾的通電結果剛好和博納斯相反，但通過一個轉向器，即取得和博納斯相同的效果）。

　　三、提花機規格

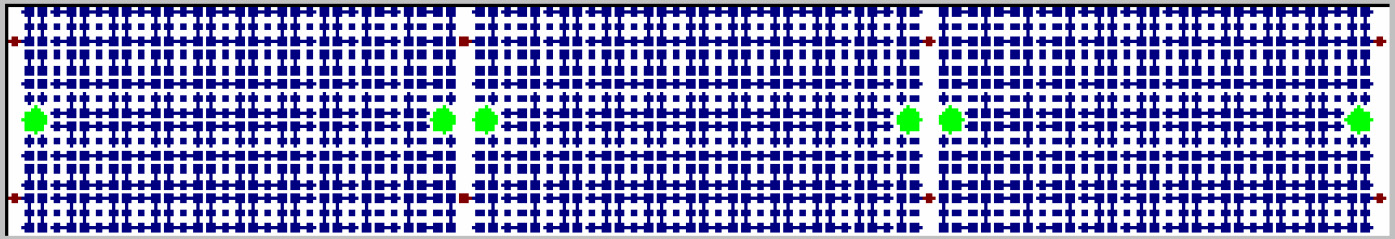

　　在設計紋織產品時，必須要考慮提花機的規格。 提花機規格表示提花機工 作能力，用口數或號數表示。提花機口數（號數）是指提花機所具有紋針（豎針或橫針）數目多少。例如機械式 1400 口提花機有 1480 根豎針（橫針）、紋板有1480 個孔位（對于機械式提花機，一根豎針（橫針），對應一個紋板的孔位）。見圖 2-6。
　　1400 口提花機機一塊紋板孔位分布如下：分三段，共有 31+32+31=94 行， 每行 16 列（零針行 6×2=12 行，每行只有 14 孔）。 總孔位=（94－12）×16+12×14=1480 孔。

號數	花筒段數	紋針列數	實有紋針列數	實有紋針列數	適用織物
100	1	4	96	單塊	商標、邊字、織帶
900	3	12	992	單塊	棉、毛巾類織物
1344	3	8	1344	連續	棉、絲、毛織物
1400	3	16	1480	單塊	棉、絲、毛織物
2600	4	16	2624	單塊	棉、絲、毛織物
1344	3x2	8	2688	雙龍頭	棉、絲、毛織物

公司	型號	列數	紋針數	適用范圍
史陶比爾	CX 160	6	72、96	商標、邊字、織帶
史陶比爾	LX60	8	640、896	商標、織帶
史陶比爾	CX870/880	16	1408、2688	棉、絲、毛織物
史陶比爾	LX1600	16	1536、2048、3072、6144	棉、絲、毛織物
史陶比爾	LX1690	16	1536、2048、5120、6144	雙層分割絨織物
史陶比爾	LX3200 (3201)	32	6144、8192、12288	寬幅、高經密絲、棉織物
博納斯	DSJ IBJ2	14 28	1344、2688	棉、絲、毛織物
博納斯	SSJ	16	6272、6144	棉、絲、毛織物
博納斯	MJ3 MJ11	24 40	2304 9600、8960	棉、絲、毛織物

　　實踐活動
　　認識機械式提花機
　　以 8 人為 1 個單位，去大提花織物織造企業或?qū)嵱柟觯J識機械式提花機。
　　1、了解機械式提花機的型號和規格，并記錄。
　　2、了解機械式提花機花筒和紋板作用、運轉方式和花筒和紋板的孔眼分布， 并記錄。
　　3、了解機械式提花機提刀的作用、運轉方式。
　　4、了解機械式提花機橫針、豎針的分布以及橫針、豎針、紋板孔眼三者的對 應關系，并記錄。
　　5、了解機械式提花機的紋線結構（橫針、豎針、首線和首線鉤、通絲和目板、小柱線和中柱線、綜錘）及其對應關系，并加以分析。
　　6、通過分析提花機的紋線結構及其對應關系，掌握機械式提花機提升經紗的工作原理。
　　7、根據以上內容，寫出實驗報告。
