錦綸的六大性能

錦綸是聚酰胺纖維的國內(nèi)商品名稱，其品種很多，但它們的分子主鏈都是由酰胺鍵(-C=O-NH-)連接起來的，國外名稱有耐綸、尼龍、卡普隆等，是世界上發(fā)展最旱的合成纖維。本文主要了解錦綸的性能。

01

耐磨性

錦綸與滌綸比較，兩者有很多性質(zhì)是相似的，不同之處是，錦綸耐熱性不如滌綸，比重較輕，吸濕性比滌綸大，易于染色，強度、耐磨及耐疲勞性能均超過滌綸，錦綸更易變形，但回復(fù)性能好，回彈性較高。由于初始模量比滌綸低 2-3 倍，在相同應(yīng)力下錦綸彈性不如滌綸。

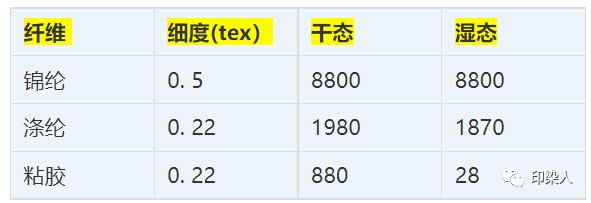

錦綸的高延伸度帶來了良好的耐沖擊磨損性。錦綸的耐磨性是所有纖中最好維的，比棉纖維高 10 倍，比羊毛高 20 倍，不同纖維的耐磨性見表 1。

02

比重

在主要合成纖維（滌綸、錦綸、腈綸、維綸）中，錦綸比重最輕-1.14。由于錦綸比重輕，適于作高空、高山作業(yè)用材料，再加上錦綸的強度高，所以既可制作繩索、漁網(wǎng)之類，又可紡成細紗或制成“空心纖維”。

03

熱性能

在錦綸加工時，必須考慮溫度對纖維性質(zhì)的影響。在 100℃以上的熱空氣中，錦綸強度損失很明顯，這是由于在熱的作用下，纖維分子發(fā)生氧化裂解之故。若無氧存在進行加熱時，則強度損失很小。在一般情況下，溫度愈低，錦綸強度愈高。因為溫度低，分子熱運動的能力小，分子間力較強。所以低溫時纖維強度高。

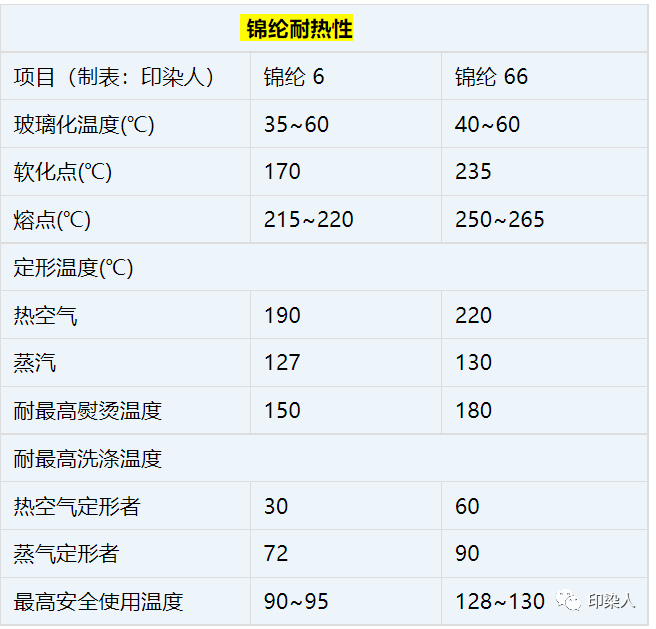

在室溫條件下錦綸短纖維的強度可達57.33~66.15cN/tex，錦綸強力絲可達 83.8cN/tex，比棉纖維的強度高2~3 倍。此外溫度升高還會使錦綸收縮，接近熔點時收縮嚴重，纖維變黃。錦綸耐熱性見表 2。

04

電性能

錦綸的電導(dǎo)率很低，在生產(chǎn)過程中因摩擦而易產(chǎn)生靜電積聚。但當(dāng)所處環(huán)境的相對溫度增加時，電導(dǎo)率按指數(shù)函數(shù)規(guī)律增加。例如，相對濕度從0變化 100%時，錦綸 66 的電導(dǎo)率增加（10的 6 次方）倍，因此，錦綸織物在加工中進行噴霧等給濕處理，可減少靜電積聚。

05

吸濕染色性能

錦綸是屬于疏水性纖維，但錦綸大分子中含有大量的弱親水性基-C=O-NH-，分子兩端還有-NH2、-COOH 親水性基團。因此，錦綸的吸濕性高于維綸以外的所有合成纖維。錦綸 6 中由于殘留有低分子物，吸濕性略高于錦綸 66。在標準狀態(tài)下，錦綸和其它纖維吸濕率（回潮率）的比較見表 3 所示。

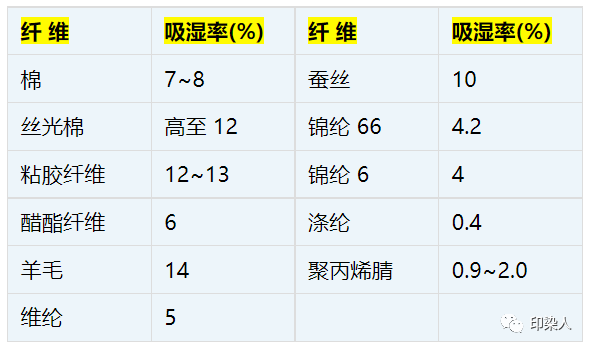

表 3  一些纖維的吸濕率（相對濕度 65%，溫度20℃）

錦綸吸濕后也會引起纖維的膨化，但與一般纖維不同，錦綸膨化的異向性很小，縱向與橫向的膨化幾乎相同，這可能是錦綸皮層結(jié)構(gòu)限制了截面方向的膨化，而纖維長度方向受無定形部位分子的伸展影響，膨化較大，導(dǎo)致吸濕后的錦綸織發(fā)生伸長。

錦綸的染色性不如天然纖維，但在合成纖維中又屬容易染色的。從錦綸分子結(jié)構(gòu)上看，大分子上含有相當(dāng)數(shù)量的-CH -疏水鏈，因而錦綸可采用疏水性的分散染料染色。

錦綸大分子末端含有氨基-NH2 和羧基-COOH，鏈中含有亞氨-NH-。

錦綸大分子有類似羊毛的染色性質(zhì)。在酸性介質(zhì)中，錦綸大分子具有陽荷性，可用陰離子染料染色；在堿性介質(zhì)中，錦綸大分子具有陰荷性，可用陽離子染料染色，只是染后皂洗和日曬牢度較差，故較少采用。

06

化學(xué)性能

錦綸的化學(xué)穩(wěn)定性較好，特別是耐堿性更為突出。在10%NaOH 溶液中，85℃處理 10h，纖維強度只降低 5%。

錦綸大分子中比較活潑的基團是酰胺基，它在一定條件下會發(fā)生水解。

酸可以使錦綸大分子水解，引起纖維聚合度的降低，在150℃以上的水中錦綸大分子也會發(fā)生水解。酸和熱對纖維水解起催化作用。

強氧化劑能夠破壞錦綸，如漂白粉、次氯酸鈉、過氧化氫等都能引起纖維分子鏈的斷裂，使纖維強度降低。而且用這些氧化劑進行漂白后織物容易變黃，所以錦綸若需要漂白時，一般用亞氯酸酸鈉(NaCLO2)或還原型漂白劑。
