1.滌綸全牽伸絲：采用低速紡絲、高速拉伸卷繞。

2.滌綸預取向絲：當高速紡絲的速度為3000~3600/min，可制得預取向絲。

特性：預取向度高，性質(zhì)穩(wěn)定，力學性能好，均勻性高，有良好的加工性能。

吸濕性：吸濕性很小，相對濕度在100%，吸濕率僅為0.6%~0.8%。吸濕較差，易洗快干。但穿著有悶熱感，易帶靜電、玷污灰塵，影響美觀和舒適性。

NO.3

聚酯纖維的合成

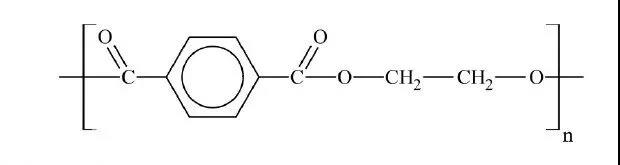

縮聚是將對苯二甲酸二甲酯和乙二醇進行酯交換，生成的對苯二甲酸二乙二醇酯低聚物，在280～290℃和真空條件下縮聚而得聚對苯二甲酸乙二醇酯;或?qū)Ρ蕉姿崤c乙二醇直接酯化,然后對苯二甲酸乙二酯進行縮聚獲得聚酯熔體。聚酯熔體可以用于制備聚酯切片和熔體直接紡絲。聚酯切片是將聚酯熔體經(jīng)鑄帶、切粒而得到切片。

對苯二甲酸乙二醇酯（BHET）的生產(chǎn)方法目前主要有兩種，酯交換法（DMT）和直接酯化法（PTA）。

聚酯切片經(jīng)過干燥、熔融可以用于紡絲、制備聚酯膜、聚酯瓶等。熔融過程中，切片聚酯紡絲所含的水分能使聚酯發(fā)生水解而影響紡絲性能和纖維質(zhì)量，因此在紡絲前必須經(jīng)過干燥，使切片含水率降低到0.01%以下。切片紡絲則將干燥后的聚酯切片在螺桿中加熱熔融，擠壓送入紡絲箱體的各個紡絲部位，由計量泵精確計量和過濾后，從噴絲板的噴絲孔中噴出。噴絲孔的直徑一般為0.15～0.30毫米。噴出的熔體細流，被冷卻氣流冷卻凝固成絲條。冷卻后的絲條根據(jù)不同的加工工藝分為聚酯長絲和聚酯短纖維。

紡制短纖維時,多根線條集合在一起,經(jīng)給濕上油后落入盛絲桶。再經(jīng)集束、拉伸、卷曲、熱定形、切斷等工序得到成品。如在拉伸后經(jīng)過一次180℃左右的緊張熱定形，則可得到強度達到6cN/dtex以上、伸長率在30%以下的高強度、低伸長率短纖維。滌綸短纖維分為棉型短纖維（長度38mm）和毛型短纖維（長度56mm），分別用于跟棉花纖維和羊毛混紡。

在紡制長絲時，凝固成形的絲條經(jīng)給濕上油后，即以 3500m/分左右的速度卷繞在筒管上得到預取向絲（POY）。POY無法直接用于織布，POY經(jīng)過拉伸定型、加彈或者加捻得到拉伸絲（DT）、拉伸變形絲（DTY）或加捻絲，可直接用于織造或經(jīng)變形加工而成變形絲。絲條凝固后經(jīng)過上油直接進行拉伸以4500-5000m/min進行卷繞即得到全拉伸絲（FDY），可以用于織布。

聚酯改性：通過物理和/或化學的方法使其性能得到改進，通稱聚酯改性。改進分為兩個方向，其一是改進其不如天然纖維的性能，其二是提高聚酯纖維所固有的優(yōu)良性能，充分發(fā)揮特長。

復合（添加）：在合成與加工過程中，采用添加助劑、填料和增強材料等復合技術(shù)，改進聚酯的形態(tài)和性能。

阻燃聚酯纖維：在聚合或紡絲過程添加阻燃助劑，主要采用含磷和含鹵素的化合物。
