近年來，再生纖維素纖維（如粘膠、Modal、Tencel等纖維）不斷出現(xiàn)，適時(shí)地滿足了人們的需求，同時(shí)也部分緩解了當(dāng)今資源匱乏、自然環(huán)境遭到破壞的問題。由于再生纖維素纖維具備天然纖維素纖維和合成纖維雙重性能優(yōu)勢(shì)，正在以前所未有的使用規(guī)模被廣泛應(yīng)用于紡織。

今天我們來看一看最常見的

粘膠纖維、莫代爾纖維、萊賽爾纖維這三種纖維有什么區(qū)別

01  普通粘膠纖維（ Viscose ）

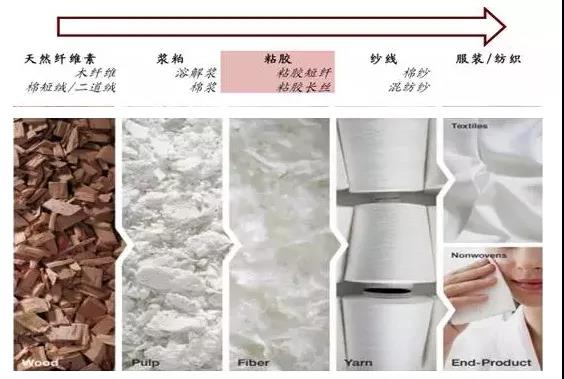

粘膠纖維是粘纖的全稱，以“木”作為原材料，從天然木纖維素中提取并重塑纖維分子而得到的 纖維素纖維。

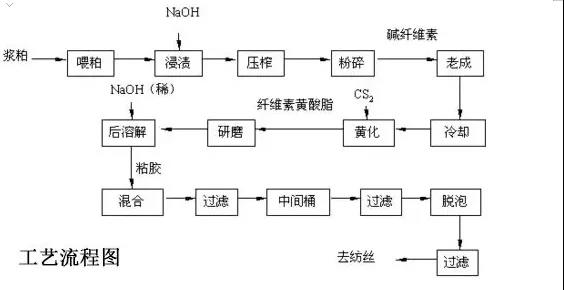

制備方法將植物纖維素經(jīng)堿化而成堿纖維素，再與二硫化碳作用生成纖維素黃原酸酯， 溶解于稀堿液內(nèi)得到的粘稠溶液稱粘膠，粘膠經(jīng)濕法紡絲和一系列處理工序后即成粘膠纖維。

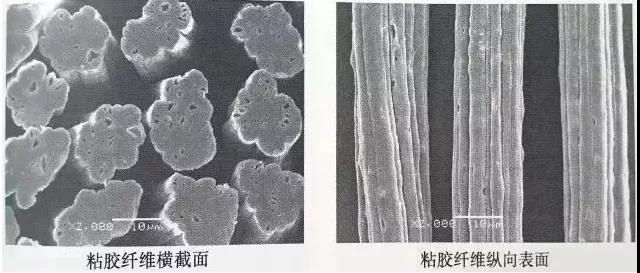

普通粘膠纖維復(fù)雜成型過程的不均勻性會(huì)使常規(guī)粘膠纖維的橫截面呈腰圓形或無規(guī)則狀，內(nèi)部有孔洞，縱向有無規(guī)則溝槽。粘膠具有優(yōu)良的吸濕性、易染性，但是其模量、強(qiáng)度較低，尤其是濕強(qiáng)度低。

02  莫代爾纖維

莫代爾纖維是高濕模量粘膠纖維的商品名，它與普通粘膠纖維的區(qū)別在于，莫代爾纖維改善了普通粘膠纖維在潤濕狀態(tài)下的低強(qiáng)度、低模量的缺點(diǎn)，在潤濕狀態(tài)下也具有較高的強(qiáng)度和模量，故常稱為高濕模量粘膠纖維。

不同纖維廠家的同類商品還有不同稱謂，例如奧地利蘭精公司的木代爾TM品牌纖維(Lenzing ModalTM)、玻璃諾西克纖維（Polynosic）、富強(qiáng)纖維、虎木棉及紐代爾（Newal）等品名。制備方法高濕模量性能的獲得是由生產(chǎn)過程的特殊工藝而賦予的。區(qū)別于一般粘膠纖維生產(chǎn)工藝不同的是：

（1）纖維素應(yīng)當(dāng)具有較高的平均聚合度（約450）。

（2）制備的紡絲原液具有較高的濃度。

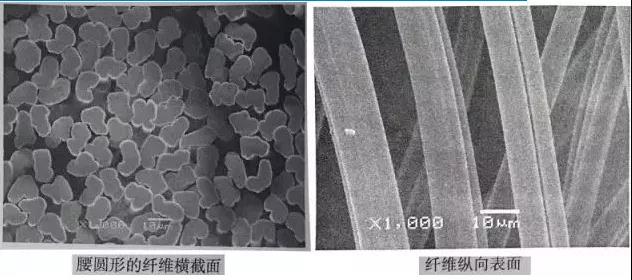

（3）調(diào)配相應(yīng)適宜的凝固浴組成（如提高其中硫酸鋅的含量），并降低凝固浴溫度，延緩成型速度，利于得到結(jié)構(gòu)致密，結(jié)晶度較高的纖維。這樣得到的纖維內(nèi)、外層結(jié)構(gòu)較均勻，纖維橫截面的皮芯層結(jié)構(gòu)沒有普通粘膠纖維那樣明顯，截面形態(tài)趨于圓形或腰圓形，縱向表面也較光滑，該纖維在濕態(tài)下有較高強(qiáng)度和模量，優(yōu)異的吸濕性能也適用于作內(nèi)衣。纖維內(nèi)外層結(jié)構(gòu)較均勻，纖維橫截面的皮芯層結(jié)構(gòu)沒有普通粘膠纖維明顯，截面形態(tài)趨于圓形或腰圓形，縱向較光滑，濕態(tài)下有較高強(qiáng)度和模量，吸濕性能優(yōu)異。



03  萊賽爾纖維

萊賽爾纖維是以天然纖維素高聚物為原料，是一種人造纖維素纖維。由英國考陶爾公司發(fā)明，后轉(zhuǎn)由瑞士蘭精公司生產(chǎn)，商品名為Tencel，在我國的商品名是采用其諧音“天絲”。

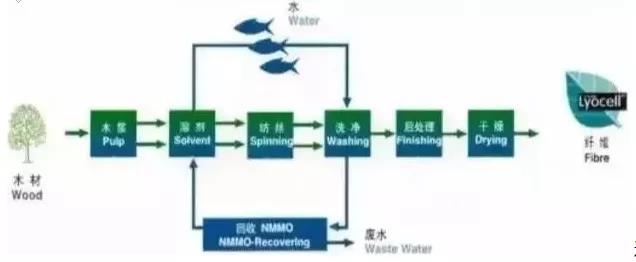

制備方法萊賽爾是以N-甲基氧化嗎琳（NMMO）水溶液為溶劑，可以直接將纖維素漿粕溶解得到紡絲溶液，再采用濕法紡絲或干—濕法紡絲方法，以一定濃度的NMMO-H2O溶液為凝固浴使纖維成型，再將紡得的初生纖維經(jīng)拉伸、水洗、上油、干燥而制得的一種新型纖維素纖維。

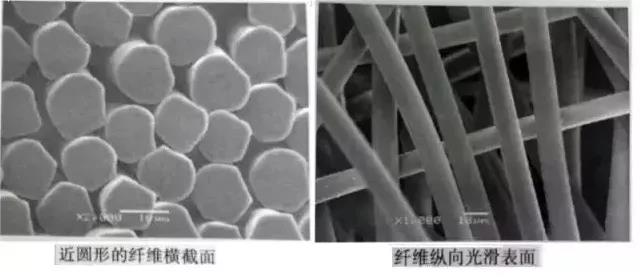

這種紡絲方法與常規(guī)粘膠纖維的生產(chǎn)方法相比，最大的優(yōu)點(diǎn)是NMMO可直接溶解纖維素漿粕，紡絲原液的生產(chǎn)流程可以大大簡化，且NMMO的回收率可達(dá)到99%以上，生產(chǎn)過程幾乎不污染環(huán)境。萊賽爾纖維形態(tài)結(jié)構(gòu)與普通粘膠完全不同，橫截面結(jié)構(gòu)均勻，呈圓形，且無皮芯層之分，縱向表面光滑無溝槽，具有比粘膠纖維優(yōu)異的力學(xué)性能、良好的水洗尺寸穩(wěn)定性（縮水率僅為2%），具有較高的吸濕性。光澤優(yōu)美，手感柔軟，懸垂性好，飄逸性好。

粘膠、莫代爾、萊賽爾的區(qū)別

1 、纖維截面

纖維表面形態(tài)的描述

纖維名稱

縱向形態(tài)

橫向形態(tài)

粘膠

直徑均勻，表面平滑，有清晰的較密的條紋

實(shí)心的鋸齒狀

莫代爾

直徑均勻，表面平滑有一條或兩條溝槽

呈“C”形或啞鈴型

萊賽爾

直徑均勻、較小，表面平滑有光澤，尾部輕微原纖化，有小纖維散開狀

圓形或近似圓形

2、纖維特點(diǎn)

粘膠纖維

具有良好的吸濕性，符合人體皮膚的生理要求，織物柔軟，光滑，透氣性好，不易起靜電，防紫外線，穿著舒適，易于染色，染色后色澤鮮艷、色牢度好，有較好的可紡性能。濕模量較低，縮水率較高而且容易變形，下水后手感發(fā)硬，彈性和耐磨性較差。

莫代爾纖維

觸感柔軟，光潔，色澤艷麗，色牢度好，織物手感特別滑爽，布面光澤亮麗，懸垂性均比現(xiàn)有的棉、聚酯、粘纖好，具有合成纖維的強(qiáng)力和韌性，有真絲般的光澤和手感，其面料具有抗皺性和免燙性，吸水性及透氣性較好，但其織物挺括性差。

萊賽爾纖維

具天然纖維和合成纖維的多種優(yōu)良性能，光澤自然，手感滑潤，強(qiáng)度高，基本不縮水，而且透濕性、透氣性好，柔軟，舒適，光滑涼爽，懸垂性好，耐穿耐用。

3、適用范圍

粘膠纖維

短纖維可以純紡，也可以與其他紡織纖維混紡,適宜于制做內(nèi)衣、外衣和各種裝飾用品。長絲織物質(zhì)地輕薄，除適用作衣料外還可織制被面和裝飾織物。

莫代爾纖維

莫代爾的針織物主要用于制作內(nèi)衣，也用于運(yùn)動(dòng)裝，休閑裝，襯衣，高級(jí)成衣面料等。與其它纖維進(jìn)行混紡，可改善純莫代爾產(chǎn)品的挺括性差的缺點(diǎn)

萊賽爾纖維

涵蓋紡織各個(gè)領(lǐng)域，無論是棉、毛、絲、麻型產(chǎn)品，還是針織或機(jī)織領(lǐng)域都可以生產(chǎn)出優(yōu)質(zhì)高檔產(chǎn)品。
